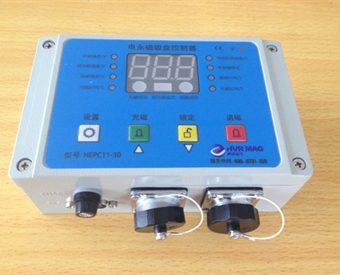

本產品是針對電永磁吸盤的工作原理而設計的，以單片機為控制核心的機電一體化設備。采用了超耐壓的大功率輸出器件，可靠的硬件保護和低微的功耗，保證了系統可以安全可靠的長時間運行。

電永磁控制系統只在充磁和退磁的0.1～2秒鐘內使用電能，充磁或消磁成功后，電永磁鐵與控制器完全斷開，電永磁鐵處于完全不帶電狀態。在吸附過程中不需要電能，由永磁吸力吸附導磁材料，避免了電控系統在突然斷電或連接電纜損壞時磁力喪失而出現被吸物脫落的危險。電永磁可產生高達16kg/cm2的強大吸力，不隨時間的延長而衰減，有著極大的安全性。

二、技術特性

技術參數

HEPC11系列控制器輸入輸出參數下表。

外形尺寸

外形尺寸：HEPC11系列：163（長）× 112（寬）× 60.5（厚） （單位：mm）



三、安裝使用環境條件

a 環境溫度：-20℃～50℃；

b 濕度：當環境溫度為40℃時，工作環境的相對濕度不超過50%，較低溫度下可允許較大濕度（如環境溫度為20℃時，工作環境的相對濕度不超過90%）。

c 輸入電壓波動范圍：±10%以內；

d 安裝方式：水平安裝，保持良好的通風條件。

四、輸入、輸出接口

HEPC11系列控制器側面接口如下圖所示：

POWER:電源開關

380V、220V電源切換開關：切換輸入電源，必須和輸入電壓一致(圖中代表380V)

FUSE：保險(0.1A)

PLC：外部控制接口

OUTPUT:輸出接口（①:P+,②:P-,③:PE）

INPUT：電源輸入接口(輸入電源：AC220V/AC380V，2相,①：L/L1，②：N/L2，③:空，④：PE)

外部控制接口（PLC控制接口）

                                              圖4.2 PLC線接口



其中，KA1/KA2/KA3為外部繼電器，由用戶提供。

反饋信號

COM端與NO1、NO2為控制器充退磁狀態反饋端。充磁成功、預充磁成功，COM與NO1之間閉合，COM與NO2之間斷開；退磁成功時，COM與NO1之間斷開，COM與NO2之間閉合；故障狀態時，COM與NO1、NO2之間均閉合。

充、退磁控制

      預充磁：KA2與KA1之間同時閉合，預充磁信號有效，控制器進行預充磁動作

充  磁: KA1閉合，充磁信號有效，控制器進行充磁動作

退  磁: KA2與KA3之間同時閉合，退磁信號有效，控制器進行退磁動作,單按鍵模式時，只需KA3閉合，退磁動作有效。

注意:KA1、KA2、KA3只是作為點動式的觸發使用。



五、使用方法

控制器面板圖如下圖系統控制面板所示：



外部連線

將控制器的電源輸入線一頭與控制器連接另一頭連接到電源，連接時請注意區分電壓等級（AC220V/AC380V），控制器的輸入電壓要求和控制器電源切換開關指示一致，控制器的輸出線連接到電永磁吸盤，連接示意圖見下圖。連接好各連接線后，打開電源開關，調節好各參數后，即可開始試運行。







參數設置

長按“設置”后進入?yún)?shù)設置頁面。對應參數指示燈亮，數碼管顯示設置數值。此時按下“充磁（+）”或“鎖定（-）”調節數值，再次按下“設置”鍵則進入下一個參數的設置。當設置完成后長按“設置”鍵5秒即可保存參數并退出設置頁面。正常使用情況下，請勿修改參數。



參數對應的設置范圍及功能見下表：



 附：出廠設置依據產品種類型號不同，設置不同



操作方法

     將電源打開（POWER 鍵“—”側按下），系統啟動，工作指示燈會顯示上次斷電時狀態。

充磁操作：按下充磁按鍵，控制器按照充磁強度設置參數進行充磁操作。

    預充磁操作：同時按下面板上鎖定和充磁按鍵，控制器按照預充磁強度設置參數進行充磁操作。

退磁操作：單鍵模式下按下退磁按鍵、雙鍵模式下同時按下鎖定和退磁按鍵，控制器按照退磁強度設置參數進行退磁操作。

狀態指示：充磁操作、預充磁操作成功控制器上充磁成功指示燈亮，退磁操作成功控制器上退磁成功指示燈亮，操作失敗控制器上充磁成功和退磁成功指示燈同時亮。



六、注意事項

    1、遵守本手冊的規定是保障您人身和財產安全、設備質量保障和正常運行的前提。

    2、本手冊提供了電永磁鐵正確安裝、使用和維護的重要資料，請在設備安裝位置附近妥善保管。

    3、出線采用航空插頭連接的電永磁吸盤一定要注意航插連接處的防水保護，插拔航插頭是請務必

   注意航插連接處是否干燥，否則在充退磁時會有觸電的危險。

    4、嚴禁帶電插拔控制器的航插及連接電纜，否則會有觸電的危險。插拔航插及連接電纜時必須先切斷電源。

    5、進行充磁操作前，請您一定要確認電永磁磁極面和被吸物已經完全接觸，然后才能進行充磁操作，否則，電永磁的吸附力會大幅降低，可能造成被吸物掉落。

    6、對于那些體形較小的工件，進行充磁操作前，應當確認被吸物接觸面均勻接觸相鄰4個磁極表面，就像一座橋樣接通電永磁鐵的N極和S極（電永磁充磁成功后，任意相鄰的兩個磁極之間均為N極和S極交替。以利于電永磁和被吸物之間產生多個磁性循環將工件夾緊。



七、保養、維護

注意事項：

電永磁吸盤及控制系統的維護保養須由專業人員進行,  不得用手操作觸摸電氣控制器內部配件！

我公司電永磁鐵采用整體式設計，結構穩固，不會因意外撞擊造成內部器件損壞，它內部也沒有活動部件，通電時間極短，不產生熱量，因此能長時間可靠工作，日常加強對本產品的保養，維護，可以幫助其長期處于正常的作業狀態。

a 工作環境必須在我們規定的情況下進行；防燃、防爆、防塵、防強電磁場；應放置于通風處，同時注意防止液體和金屬顆粒進入控制器內部；

b 日常應當經常清理磁極面，控制器外殼、端子、按鍵處的灰塵、油污；

c 防止跌落與撞擊，以免造成損傷；

d 安裝和使用電氣設備，必須遵守有關規定和技術規程，不準違章作業。

e 建議用戶每月（基于每天8-10小時工作制）對電永磁控制器的按鈕，指示燈，接線端子及連接線進行一次檢查，每半年對磁盤的電阻值和絕緣值進行一次檢查，檢查前請斷開控制器和磁盤的連接線。



八、故障分析與排除



九、保修說明

自出廠之日起，本產品提供一年免費保修，在保修期內因制造、材料等瑕疵造成產品無法使用，我們將免費維修或更換產品。

下列情況不屬于免費保修范圍：

a  保修期內未按照說明書要求進行安裝或使用，造成產品損壞；

b  產品因意外因素或人為行為而損壞的，如輸入電壓不合適、高溫、進水、沖撞、機械損壞、強腐蝕、產品嚴重氧化或生銹等情況；

c  未經允許，用戶自行拆卸、維修而造成的損壞；

d  產品標簽丟失、移動；出廠編號被涂改、無法辨認等情況；

e 因地震、火災、洪水、雷擊、電壓異常及其他自然災害導致的故障或損壞；

f  超過保修期。

對于不在免費保修范圍的產品，本公司維修時將收取維修費用。
